ISO-Standards für Nachtsichtgeräte

Die ISO 21094:2008 legt klare Anforderungen an Nachtsichtgeräte fest, um Leistung, Zuverlässigkeit und Qualität sicherzustellen. Sie bietet Käufern und Herstellern eine einheitliche Grundlage, um Geräte objektiv zu bewerten und zu vergleichen.

Wichtige Fakten:

• Gerätetypen: Monokulare, Ferngläser, Nachtsichtbrillen.
• Leistungskennzahlen: Auflösung (56–64 lp/mm), Signal-Rausch-Verhältnis (21–25), Lichtverstärkung (cd/m²/lx).
• Einsatzbereiche: Rettungseinsätze, Überwachung, Jagd.
• Prüfmethoden: Standardisierte Tests (ISO 14490-8) sichern die Einhaltung der Norm.

ISO-konforme Geräte bieten geprüfte Qualität und transparente Datenblätter, die die technischen Spezifikationen dokumentieren. Käufer sollten auf diese Nachweise achten, um minderwertige Produkte zu vermeiden.

Gerätekategorien und Einsatzbereiche nach ISO 21094

Gerätetypen

Die ISO 21094:2008 beschreibt drei Hauptkategorien von Nachtsichtgeräten: Monokulare, Ferngläser und Nachtsichtbrillen (Goggles) ^[1]. Alle drei zählen zu den teleskopischen Systemen.

Die Unterschiede liegen vor allem im Komfort und der Handhabung. Ein Monokular ist klein, leicht und vielseitig – es kann entweder in der Hand gehalten oder auf andere optische Systeme montiert werden ^[1][4]. Ferngläser verfügen über zwei Okulare, was eine bessere Tiefenwahrnehmung ermöglicht und sich für längere Beobachtungen eignet ^[1]. Nachtsichtbrillen werden direkt am Kopf befestigt, sodass beide Hände frei bleiben – ideal für Aktivitäten, die Bewegungsfreiheit erfordern ^[1].

Die Wahl des passenden Geräts hängt stark von den Anforderungen des jeweiligen Einsatzes ab.

Einsatz bei schlechten Lichtverhältnissen

Die Norm legt auch spezifische Einsatzbereiche für Nachtsichtgeräte fest. Unterschiedliche Szenarien wie Such- und Rettungsaktionen oder Reparaturen in der Dunkelheit erfordern jeweils spezielle Geräteeigenschaften. Die ISO 21094 definiert Leistungsparameter, die sicherstellen, dass Geräte für diese Anwendungen geeignet sind.

Auch in der Jagd und im Wildtiermanagement spielen Nachtsichtgeräte eine wichtige Rolle. Ob bei der Beobachtung von Schwarzwild oder der Rettung von Rehkitzen – die Wahl der Technik ist entscheidend ^[4]. Während Restlichtverstärker detailreichere Bilder liefern, sind Wärmebildgeräte besonders effektiv bei völliger Dunkelheit und großflächigen Suchaktionen ^[4].

Für geprüfte Nachtsichtgeräte, die diese Anforderungen erfüllen, lohnt sich ein Blick auf Gunfinder. Dort findest Du passende Modelle für Deine Bedürfnisse.

sbb-itb-1cfd233

Technische Kernanforderungen der ISO 21094

Wichtige Leistungsparameter

Die ISO 21094:2008 legt die technischen Anforderungen fest, die Geräte erfüllen müssen, um den Normvorgaben zu entsprechen. Im Mittelpunkt stehen dabei drei Hauptaspekte: Bildauflösung, Lichtverstärkung und Bildqualität ^[1][2].

Die Auflösung, angegeben in Linienpaaren pro Millimeter (lp/mm), zeigt, wie fein ein Gerät Details darstellen kann. Hochwertige Bildverstärkerröhren erreichen in der Regel Werte zwischen 56 und 64 lp/mm, was dem physiologischen Limit des menschlichen Auges entspricht ^[3]. Werte, die über dieses Limit hinausgehen, bieten in der Praxis keinen zusätzlichen Nutzen.

Die Bildqualität wird anhand der optischen Übertragungsfunktion (OTF) gemäß ISO 9334 bewertet ^[2]. Diese Funktion beschreibt die Fähigkeit eines optischen Systems, Bildinformationen präzise zu übertragen, und dient als Indikator für die Gesamtleistung des Geräts.

Alle diese Parameter sind durch spezifische Mindestwerte und Toleranzen definiert, um die Leistung und Zuverlässigkeit sicherzustellen.

Mindestwerte und Toleranzen

Neben der Auflösung spielt der Signal-Rausch-Abstand (SNR) eine entscheidende Rolle. Für Generation-2+-Röhren liegt der typische Richtwert bei einem SNR von 21 bis 25 ^[3]. Ein höherer SNR sorgt für klarere und rauscharme Bilder, was insbesondere bei Geräten mit höherer Vergrößerung wichtig ist.

Die Lichtverstärkung (Luminance Gain) wird unter standardisierten Bedingungen bei einer Beleuchtungsstärke von 20 µlx gemessen und in cd/m²/lx angegeben ^[3]. Allgemeine Werbeaussagen wie „70.000-fache Verstärkung“ sind ohne diese präzise Angabe wenig aussagekräftig. Hersteller sind verpflichtet, ein Messdatenblatt bereitzustellen, das die tatsächlichen Messwerte der verbauten Röhre dokumentiert. Beispielsweise liefert der Hersteller Photonis solche detaillierten Daten ^[3].

Die Betriebslebensdauer einer Bildverstärkerröhre liegt üblicherweise zwischen 6.000 und 10.000 Stunden, bevor ein spürbarer Leistungsabfall eintritt ^[3].

Prüfmethoden und Konformitätsnachweis

Nachdem die technischen Spezifikationen der ISO 21094 definiert wurden, wird in diesem Abschnitt erläutert, wie deren Einhaltung in der Praxis überprüft wird.

Standardisierte Prüfverfahren

Die standardisierten Prüfverfahren stellen sicher, dass die in ISO 21094 beschriebenen Leistungsparameter zuverlässig eingehalten werden. Die ISO 14490-8 legt objektive Messmethoden fest, um die Leistung von Nachtsichtgeräten zu bewerten ^[2][5]. Dabei greift sie auf weitere Normen wie ISO 14490-7 (zur Bestimmung des Auflösungslimits), ISO 14490-1 (zu grundlegenden Eigenschaften teleskopischer Systeme) und ISO 11664-2 (für standardisierte Lichtquellen) zurück, um weltweit einheitliche und vergleichbare Ergebnisse zu gewährleisten ^[2][5].

Technische Spezifikationen verifizieren

Ein wesentlicher Bestandteil der Konformitätsprüfung ist das Messdatenblatt, das die technischen Spezifikationen der verbauten Bildverstärkerröhre dokumentiert. Dieses enthält die Seriennummer der Röhre sowie Messwerte zu Auflösung, Signal-Rausch-Verhältnis (SNR) und Lichtverstärkung. Es dient als technischer Nachweis für die Qualität und Leistungsfähigkeit des Geräts ^[3]. Beim Kauf sollte stets darauf geachtet werden, dass ein aktuelles und originales Messdatenblatt vorliegt, das bestätigt, dass die Bildverstärkerröhre fabrikneu ist ^[3].

Zusätzlich ist bei Vorsatzgeräten die Treffpunktlage und deren Wiederholgenauigkeit zu überprüfen. Die Treffpunktabweichung sollte auf 100 Meter unter 1 MOA (ca. 2,91 cm) liegen. Um dies sicherzustellen, sind Probeschüsse erforderlich, die die Einhaltung dieses Werts bestätigen ^[3][4].

Wie ISO 21094 Qualität und Zertifizierung beeinflusst

Die strengen Prüfverfahren und klar definierten Leistungsparameter der ISO 21094 haben einen großen Einfluss auf die Qualität und die Vermarktung von Nachtsichtgeräten.

Vorteile für Hersteller

ISO 21094 bietet Herstellern eine klare Orientierung bei der Produktentwicklung. Die Norm legt spezifische Leistungsparameter fest, die in die Produktdatenblätter aufgenommen werden. Diese Datenblätter sind wie der „Reisepass“ eines Geräts: Sie enthalten Informationen wie die Seriennummer, die Auflösung, das Signal-Rausch-Verhältnis (SNR) und die Lichtverstärkungswerte der Bildverstärkerröhre. Dadurch wird die Qualität eines Produkts messbar und nachvollziehbar. Hersteller können so ihre Leistungsversprechen mit konkreten Zahlen untermauern, was ihnen einen Vorteil gegenüber der Konkurrenz verschafft und das Vertrauen von Händlern und Endkunden stärkt. ^[3]

Während Hersteller von dieser Transparenz profitieren, ist der Nutzen für Käufer ebenfalls erheblich.

Was das für Käufer bedeutet

Für Käufer dient ISO 21094 in erster Linie als Schutzmechanismus. Wie bereits im Abschnitt zu den Prüfmethoden erwähnt, ist das Messdatenblatt ein unverzichtbarer Qualitätsnachweis. ISO-konforme Geräte werden immer mit einem solchen Dokument ausgeliefert. Fehlt es, besteht das Risiko, minderwertige Produkte zu erwerben – etwa dekommissionierte Militärröhren, die oft eine verkürzte Lebensdauer und eine schlechtere Bildqualität aufweisen.

„Das Datenblatt ist, so gesehen, der Pass eines Nachtsichtgeräts." – Norbert Klups, Waffenexperte ^[3]

Allerdings kann ein Messdatenblatt den Praxistest nicht ersetzen: Was auf dem Papier überzeugt, muss sich auch im Einsatz bewähren. Auf Plattformen wie Gunfinder findest Du Geräte von vertrauenswürdigen Händlern, die sowohl die notwendigen Zertifikate als auch Garantien bereitstellen. So wird die Suche nach ISO-konformer Optik deutlich einfacher. ^[3]

Fazit und wichtigste Erkenntnisse

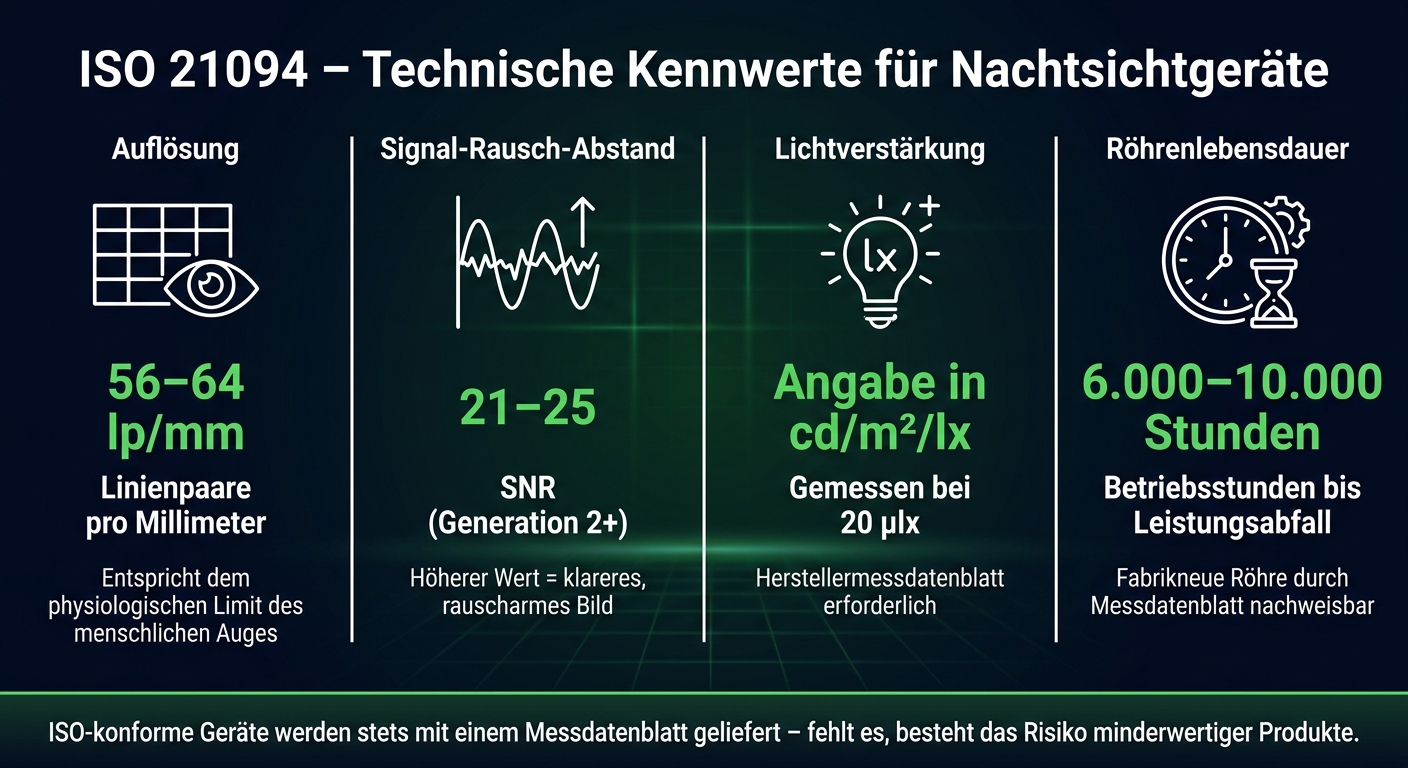

Die Norm ISO 21094:2008 legt klare, messbare Kennwerte fest – darunter Auflösung (lp/mm), SNR und Leuchtdichteverstärkung (cd/m²/lx) – und ermöglicht so einen objektiven Vergleich von Nachtsichtgeräten, ohne sich auf ungenaue Marketingaussagen verlassen zu müssen.

Für Dich als Käufer bietet das eine klare Orientierung. Wenn Du die zentralen Werte kennst – etwa eine Auflösung von 56–64 lp/mm und einen SNR-Wert zwischen 21 und 25 – kannst Du Angebote fundiert bewerten. Auch die Lebensdauer der Bildverstärkerröhre, die zwischen 6.000 und 10.000 Stunden liegen sollte, ist ein wesentliches Qualitätsmerkmal.

Hersteller profitieren ebenfalls von der Norm, da sie einen strukturierten Qualitätsrahmen vorgibt. Dies erleichtert nicht nur die Produktentwicklung, sondern verbessert auch die Vergleichbarkeit der Geräte auf dem Markt. ISO 21094 steht dabei nicht allein, sondern ist Teil eines größeren Normensystems, das unter anderem durch ISO 14132 (Fachvokabular) und ISO 9334 (optische Übertragungsfunktionen) ergänzt wird. Dieses System sorgt für eine einheitliche technische Kommunikation in der gesamten Branche und setzt klare Standards für Qualität.

Ein praktisches Beispiel für den Nutzen der Norm ist das Messdatenblatt. Es enthält wichtige Informationen wie die Seriennummer, das Produktionsdatum und die geprüften Messergebnisse. Damit wird sichergestellt, dass ein Gerät ISO-konform getestet wurde und den höchsten Qualitätsansprüchen entspricht.

Wenn Du zertifizierte Nachtsichtgeräte suchst, lohnt sich ein Blick auf Gunfinder. Dort findest Du Geräte, bei denen die Messdatenblätter transparent einsehbar sind.

FAQs

Wie erkenne ich ein echtes ISO-21094-Messdatenblatt?

Ein echtes ISO-21094-Messdatenblatt erkennst du an mehreren wichtigen Merkmalen. Dazu gehören die Seriennummer der Röhre, das Messdatum, die technischen Spezifikationen wie Auflösung und Signal-Rausch-Verhältnis sowie die Originalbezeichnung der Röhre. Achte darauf, dass das Datenblatt von einem seriösen Händler stammt und alle Angaben korrekt sind – nur so kannst du die Echtheit sicherstellen.

Welche Kennwerte sind für mein Einsatzgebiet am wichtigsten?

Die entscheidenden Faktoren für dein Anwendungsgebiet sind die Auflösung (lp/mm) und das Signal-Rausch-Verhältnis. Diese beiden Werte legen fest, wie klar Details sichtbar sind und wie gut die Bildqualität bei Nacht bleibt.

Worauf muss ich bei Vorsatzgeräten wegen Treffpunktlage achten?

Sorge dafür, dass die Montage stabil und präzise ausgeführt wird. Eine locker befestigte Vorrichtung kann dazu führen, dass sich der Treffpunkt um 2 bis 4 cm verschiebt. Um solche Abweichungen frühzeitig zu erkennen und zu beheben, solltest du die Treffpunktlage des Geräts vor dem Schießen unbedingt testen. Auch wenn diese Verschiebungen meist gering sind, können sie die Zielgenauigkeit beeinflussen.
